Lĩnh vực hoạt động

Lĩnh vực hoạt động TRI ANODIZING

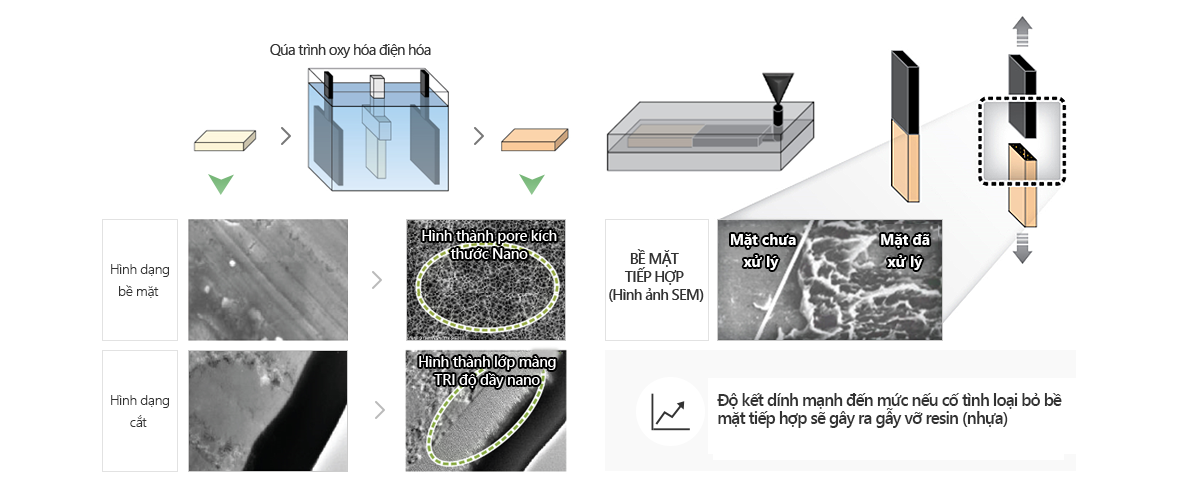

TRI System là gì?

Công nghệ được phát triển bởi TODENKA và độc quyền thương mại bởi GEO
Nation. Công nghệ xử lý bề mặt vật liệu kim loại, tạo lớp màng TRI trên bề mặt kim loại từ đó làm tăng độ kết dính với vật liệu nhựa.

Đặc trưng kỹ thuật TRI System

Độ gắn kết mạnh vượt trội

Công nghệ xử lý bề mặt vật liệu kim loại, tạo lớp màng TRI trên bề
mặt kim loại từ đó làm tăng độ kết dính với vật liệu nhựa.

Độ kín khí cao

Tiếp hợp giữa nhựa và kim loại rất đồng đều, vì vậy trạng thái kết dính rất kín khí

Trường hợp áp dụng công nghệ TRI: Lớp màng TRI phân bố đồng đều

Nhựa được phân bố rất đều trên bề mặt kim loại (hình ảnh mặt gẫy của tấm thử sau ép nhựa)
Trường hợp áp dụng Etching: phân bố đồng đều

Nhựa được phân bố rất không đồng đều trên bề mặt kim loại

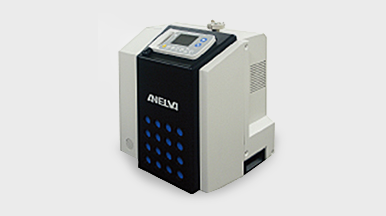

Kiểm tra rò rỉ Helium (Helium Leak Test)

1. Sử dụng nguyên tử He (khí Heli) nhỏ hơn phân tử nước nên có thể kiểm tra chính xác được khả năng chống thấm nước

2. Lượng rò rỉ : dưới 9x10·10 P a·m3 / sec

Bề mặt lớp màng TRI (Vật liệu Al),
(Hình ảnh FE-SEM)
Bề mặt tiếp xúc kết dính Al-PPS
(Hình ảnh FIB-SEM)

Độ tin cậy cao

< Độ bền liên kết của nhôm và PPS>

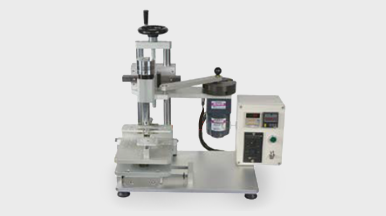

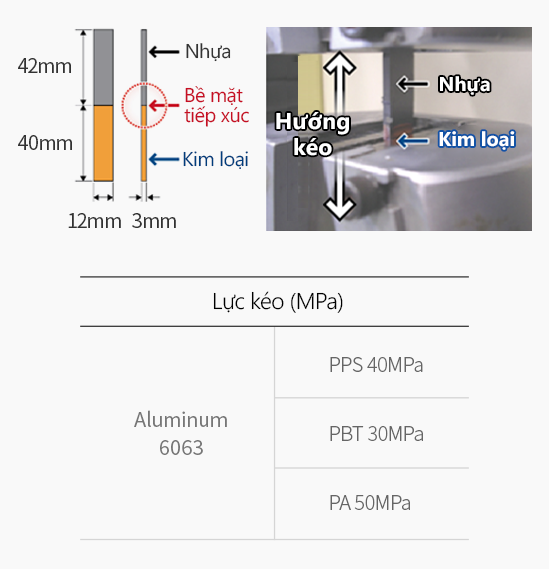

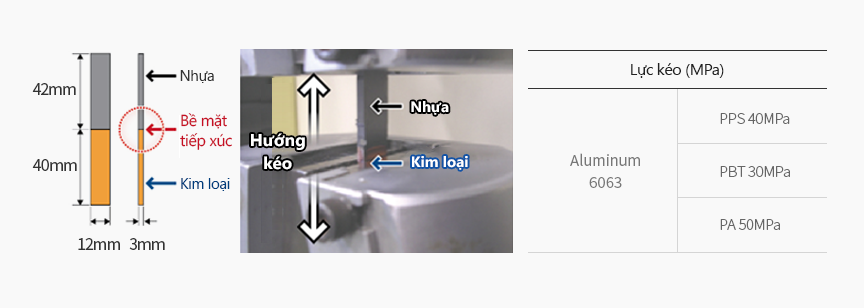

Kết quả Test lực kéo
Bề mặt gãy của tấm thử sau Test lực kéo

< Độ bền của đồng và PPS>

Kết quả Test lực kéo
Bề mặt gãy của tấm thử sau Test lực kéo

< Điều kiện kiểm tra độ tin cậy>

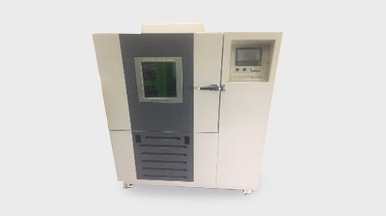

Điều kiện Test độ tin cậy: Test bền nhiệt độ - độ ẩm : 80℃, 95%, 200giờ

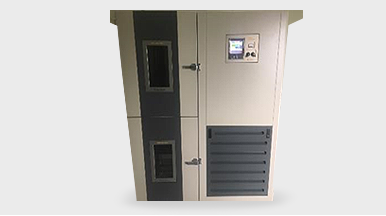

Test sốc nhiệt : 80℃, 30phút ↔ - 40℃, 30phút, 150 chu kỳ

Khả năng ứng dụng sản xuất hàng loạt cao

Điều kiện	Ép nhựa ngay sau khi TRI	Ép nhựa sau TRI 30 ngày (40℃, 50%)
Lực kéo ban đầu
Sau test bền nhiệt độ - độ ẩm
Sau test shock nhiệt

Điều kiện bảo quản			Mức độ kết dính (MPa)			GHI CHÚ
Nhiệt độ (oC)	Độ ẩm (%)	Thời gian bảo quản (Ngày)	Ban đầu	Sau test bền nhiệt độ - độ ẩm	Sau test sốc nhiệt	GHI CHÚ
Ép nhựa ngay sau khi xử lý TRI			43	42	46	Điều kiện
40	50	30	40	38	45	Điều kiện

* Kết quả Test lực kéo sau thời gian bảo quản dài

VẬT LIỆU CÓ KHẢ NĂNG ỨNG DỤNG CÔNG NGHỆ TRI

Kim loại & nhựa

Nhựa: PPS

Phân loại	Test lực kéo	Test rò rỉ khí He	Test bền nhiệt	Test shock nhiệt	Hiện trạng
Đồng(Cu)	25~35MPa	OK	25MPa	25MPa	sản xuất hàng loạt
nhôm(Al)	35~45MPa				sản xuất hàng loạt
thép không gỉ(SUS)	30~40MPa				hoàn thành phát triển
titan(Ti)
sắt(Fe)
magiê(Mg)

nhiệt độ - độ ẩm không đổi : 80℃, 95%, 200giờ
sốc nhiệt : 80℃, 30phút ↔ -40℃, 30phút, 150chu kỳ
Test bền nhiệt độ - độ ẩm : 80℃, 95%, 200giờ
Test sốc nhiệt : 80℃, 30phút ↔ - 40℃, 30phút, 150chu kỳ
Mức độ kết dính phụ thuộc vào loại nhựa và thành phần pha trộn
Chúng tôi vẫn đang nghiên cứu và phát triển để áp dụng TRI với những vật liệu khác.
