TRI System 이란?
금속에 TRI막을 형성하여 수지와 접합을 통해 강력한 접합력과 기밀성을 확보하는 독자적인 기술로 지오네이션(주)은
일본 (주)토아덴카와 독점적인 제휴를 통하여 시장상용화 및 기술개발확보에 주력하고 있습니다.
TRI System 기술의 특징
뛰어난 접합강도
금속표면에 TRI-System로 형성되는 접합막에 의해 금속과 수지가 강력하게 접합하며,
접착제의 분자간 결합과는 비교되지 않을 정도의 접합강도를 보증합니다.
고기밀성
금속과 수지가 균일하게 접합되어 있으므로 고 기밀 상태가 유지 가능함.
-

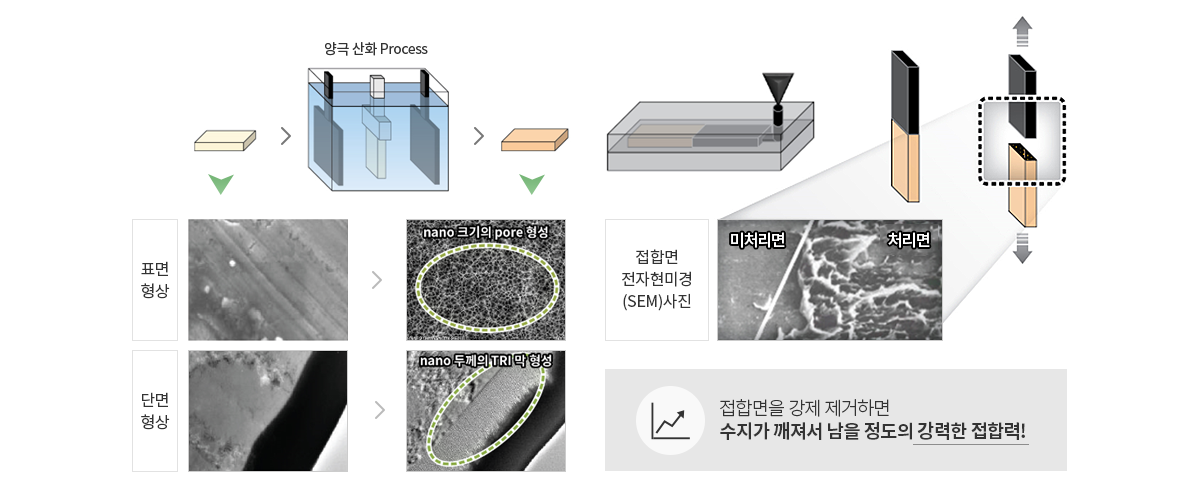

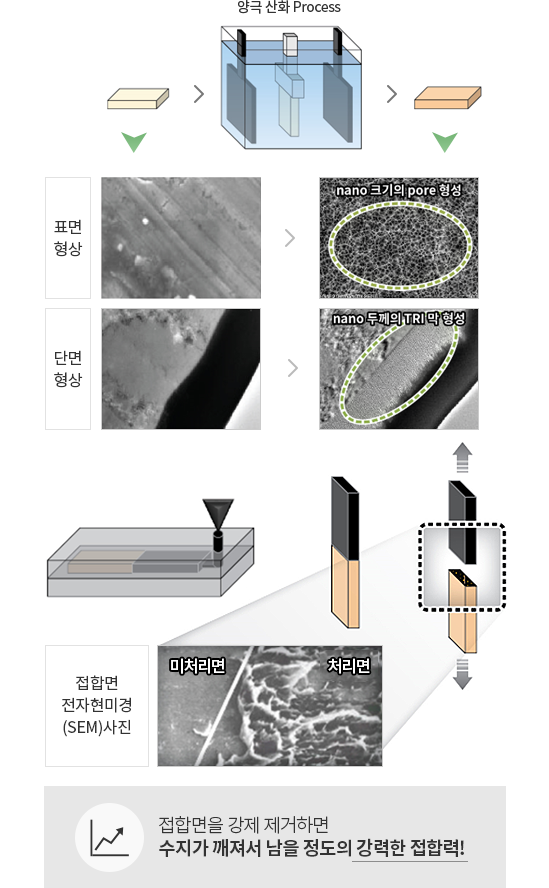

TRI처리의 경우 TRI 막이 금속 표면에 균일하게 생성
사출 후 접합면 파괴시 균일하게 수지 남아있음
-
에칭 공법 처리의 경우 금속표면에 불규칙하게 Hole 형성
사출 후 접합 면 파괴 시 불규칙 적으로 수지가 분포 되어 있음
헬륨 리크 시험 (Helium Leak Test)
1. 물의 분자보다 작은 He(헬륨가스)원자를 사용하여 방수성을 정확하게 검사
2. 누설량 : 9x10·10 P a·m3 / sec 이하
-
TRI 처리 (알루미늄) 피막 표면
FE-SEM이미지 -
알루미늄-PPS 접합계면
FIB-SEM이미지

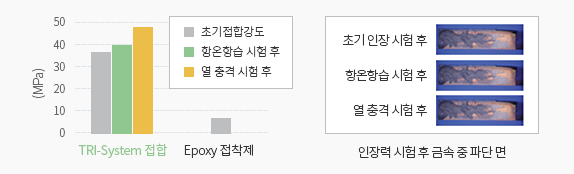

강력한 신뢰성

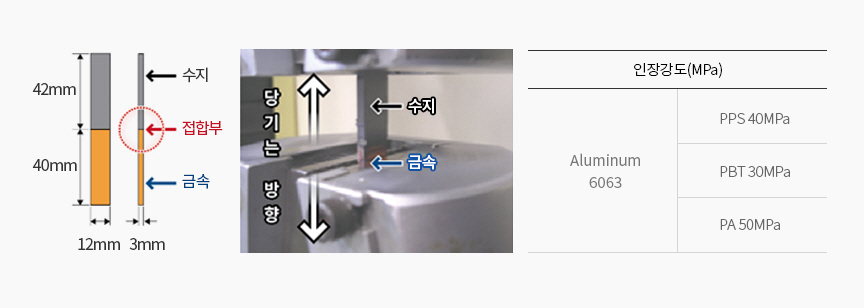

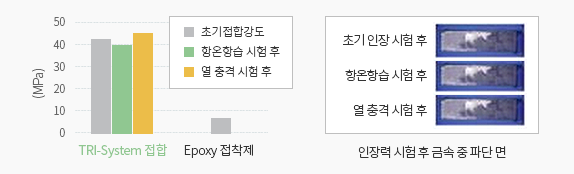

<알루미늄과 PPS의 접합강도>
신뢰성 TEST 후 인장력 결과
<동(銅)과 PPS 수지의 접합강도>
신뢰성 TEST 후 인장력 결과
<신뢰성 시험조건>
- 항온 항습 : 80˚C. 95%, 200시간
- 열충격 : 80˚C, 30분 ↔ -40˚C, 30분, 150싸이클
높은 양산 적용성
보관 조건 | 바로 성형 | 40˚C / 50% / 30일 |
---|---|---|
초기인장력 | ![]() |
![]() |
항온항습 | ![]() |
![]() |
냉열충격 | ![]() |
![]() |
보관 조건 | 접합강도(MPa) | 비고 | ||||
---|---|---|---|---|---|---|
온도(℃) | 습도(%) | 보관기간(일) | 초기 | 항온항습 | 냉열충격 | |
TRI처리 후 바로 성형 | 43 | 42 | 46 | 기본 조건 | ||
40 | 50 | 30 | 40 | 38 | 45 | 하계 조건 상정 |
* 장기 보관 후, 인장력 결과
TRI System 접합 가능 소재
금속과 수지의
일체 접합
구분 | 인장력 | He리크 | 고온고습 | 열충격 | 접합강도(MPa) |
---|---|---|---|---|---|
동(Cu) | 25~35MPa | OK | 25MPa | 25MPa | 양산중 |
알류미늄(Al) | 35~45MPa | ||||
스테인레스(SUS) | 30~40MPa | 개발완료 | |||
티타늄(Ti) | |||||
철(Fe) | |||||
마그네슘(Mg) |
- 항온 항습 : 80℃, 95%, 200시간
- 열 충격 : 80℃, 30분 ↔ -40℃, 30분, 150 사이클
- 수지의 등급, 배합물 차이에 의하여 접합력이 차이가 있을 수 있음
- 상기의 금속, 수지 이외에도 개발 및 검토 후 접합 가능
접합 가능 레진
구분 | PBT | PPS | PA | PPA | TPE | TPU | PCT | PET | PEEK | PP |
---|---|---|---|---|---|---|---|---|---|---|
접합성 | ![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
- 적용 소재 : AI
TRI System 적용 분야
- TRI SYSTEM
- World Best Technology
- Metal & Plastic
- Convergence
5H
- High Demands
- High Reliability
- High End Technology
- High Cost Down
- High Satisfaction
모바일
스마트 기기
자동차 분야
Honda 자동차 Ultra Capacitor 개발 사례
자동차용 Lithium-ion 전지 Module 적용
- 고압력 방수, 내구성 및 고강도접합
- 소형화, 원가절감, 생산성향상
기타 사례
-
고기밀 커넥터
-
방열, 절연 부품
-
디지털 카메라 부품
-
기계부품(연마기 등)
품질 보증 장비 현황
GEO Nation Vietnam은 다양한 측정기와 신뢰성 설비 보유로 품질 보증에 최선을 다하고 있습니다.

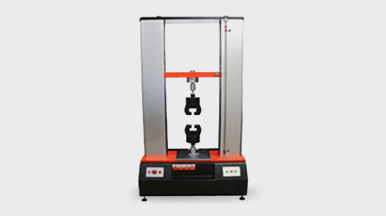

1. 인장력 시험기
최대 하중 : 1,000Kg

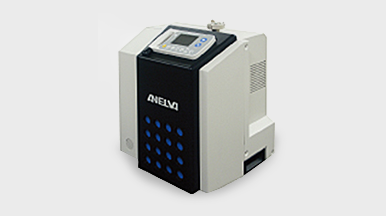

2. 헬륨리크 시험기
-

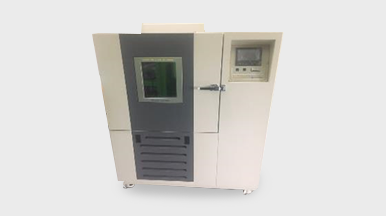

3. 항온항습기
-

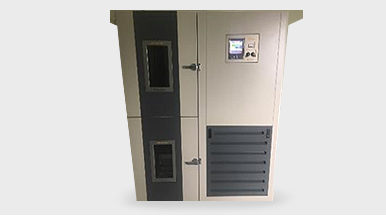

4. 열 충격 시험기
온도 범위 : -60~150℃

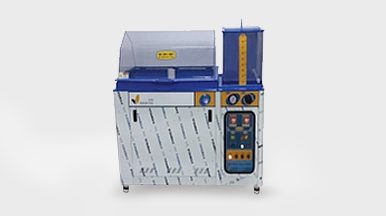

5. 염수분무 시험기
Chamber (RT ~ 35℃), Saturation Tank (RT ~ 60℃)

6. 러빙 시험기
축의수 : 3축

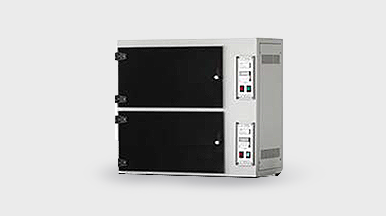

7. 자외선 시험기
UV-V Type, 15W

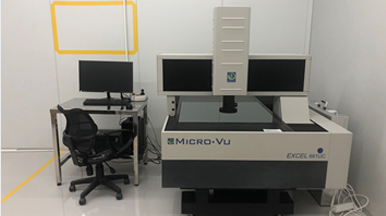

8. 3차원 측정기(비접촉)
측정영역 : 600 X 500 X 440㎜

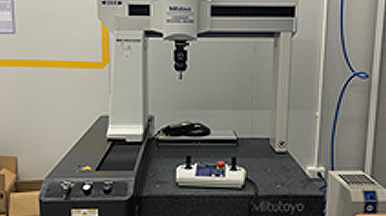

9. 3차원 측정기(접촉)
측정영역: 615 X 615 X 160mm

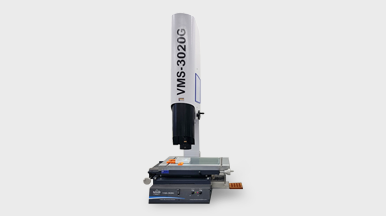

10. VISION측정기
측정영역 : Ø100 X 200mm

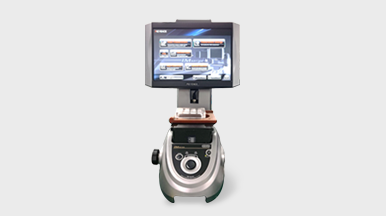

11. 3차원 측정기(비접촉)
측정영역 : 300 X 200 X 300mm

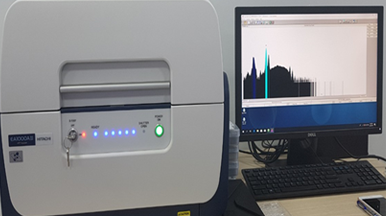

12. XRF 측정기
X-ray Tube (Rh Target)
전압 : Max 50Kv
